Entwurf und Bau einer Außentreppen-Überdachung in Segel-Konstruktion (in Arbeit)

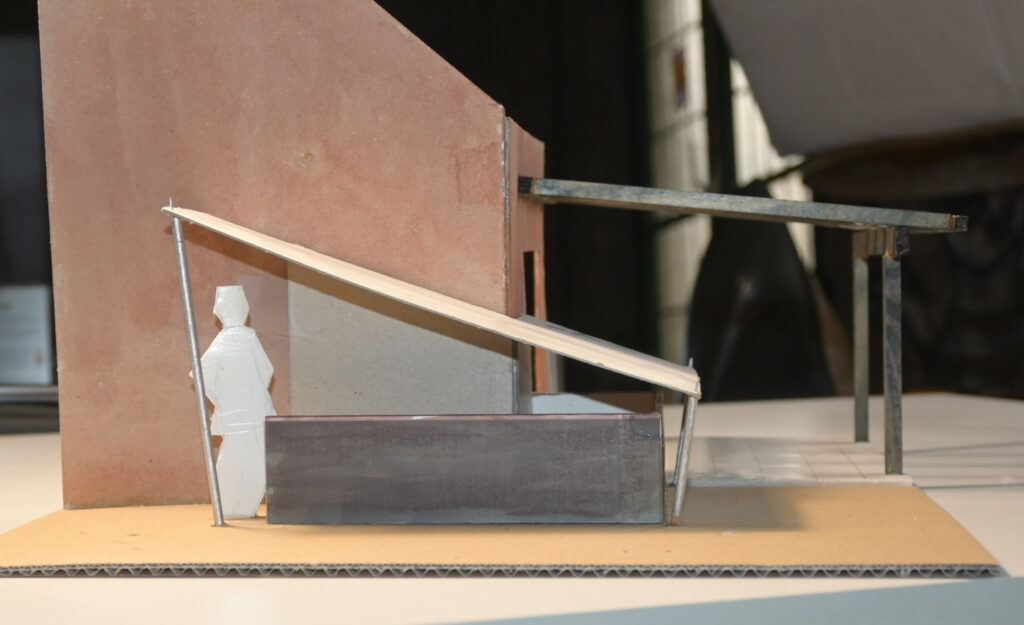

Arbeitsmodell

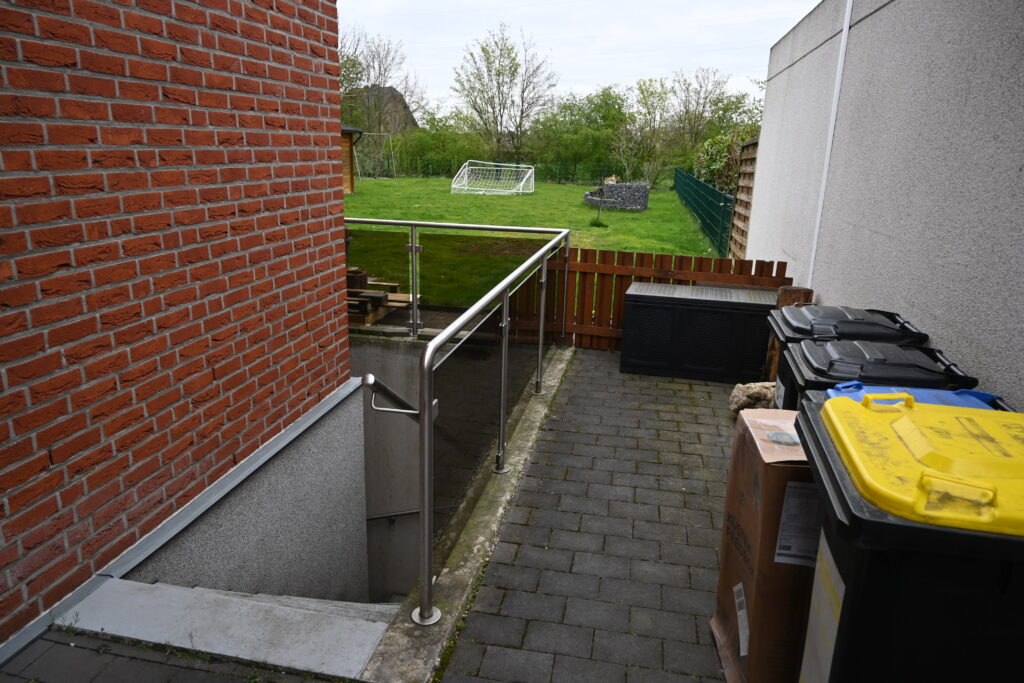

Aufgabe
Überdachung der Keller-Außentreppe
Problem
Aufgrund der Abstandsregelung zum Nachbarn ist an der Haus-Außenwand kein festes Bauwerk zulässig.
Lösung
Abnehmbare Zelt-Konstruktion

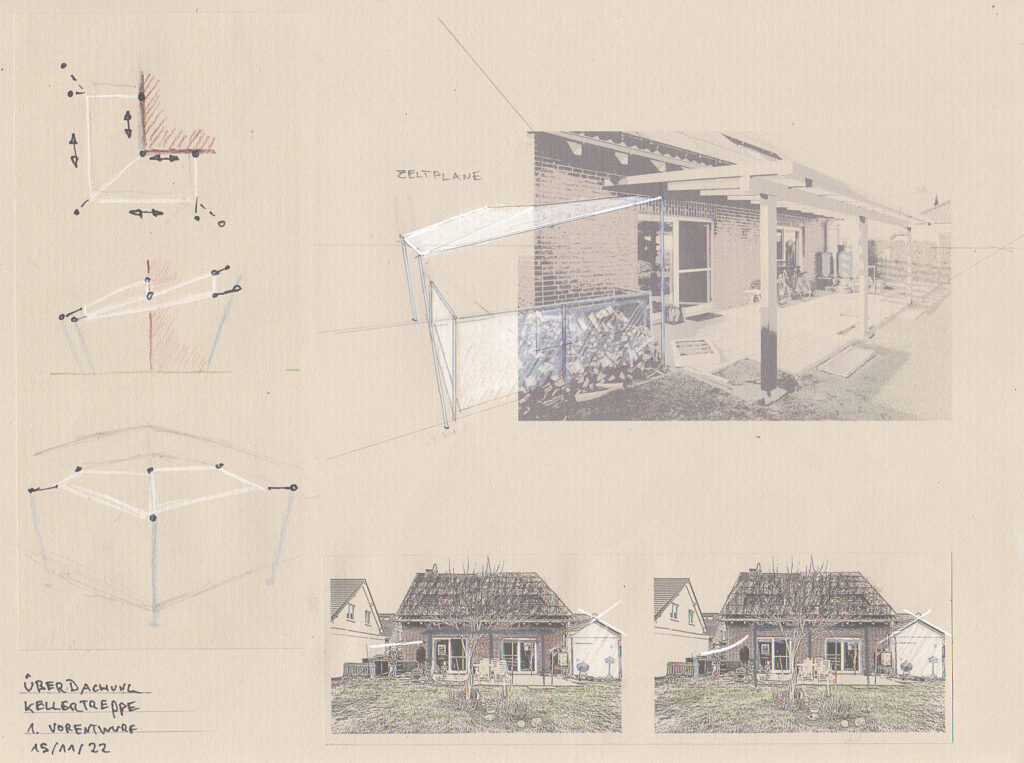

Vorentwurf
Um keine Seile in den Durchgang spannen zu müssen, soll das Segel durch schwenk- und fixierbare Stützen gespannt werden.

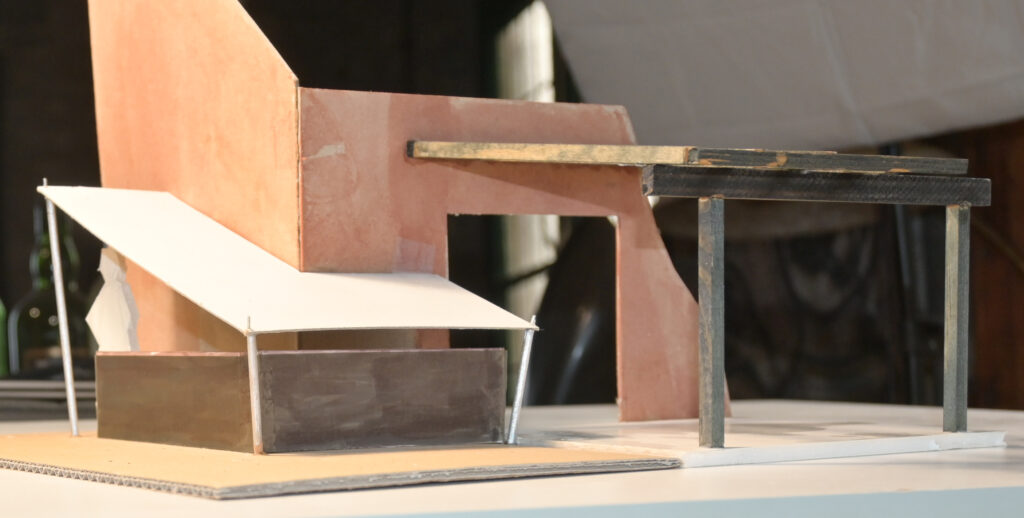

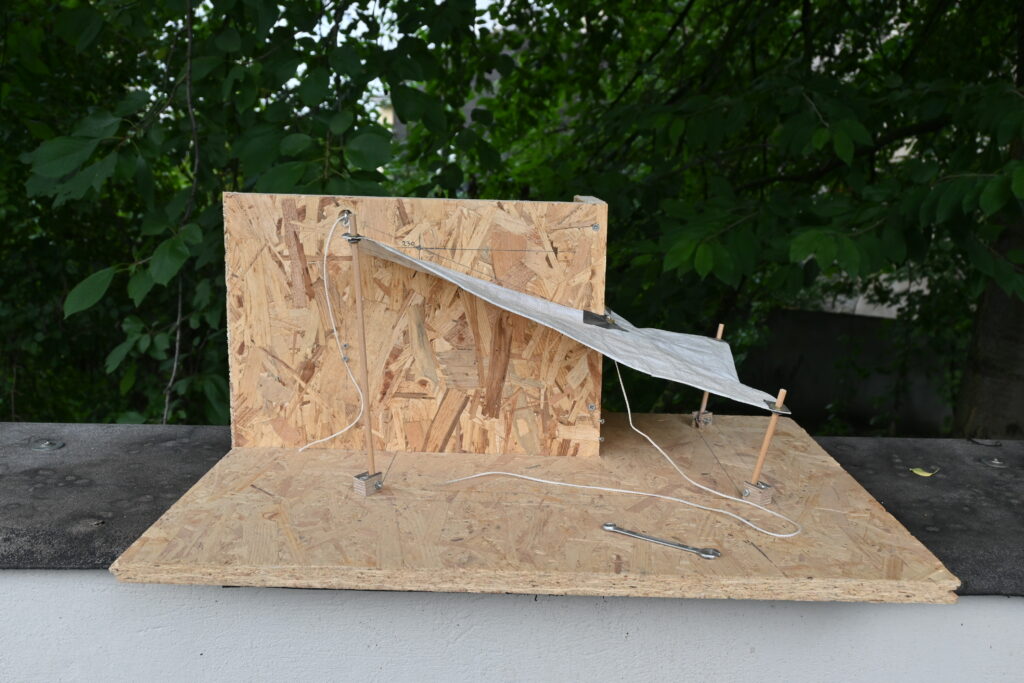

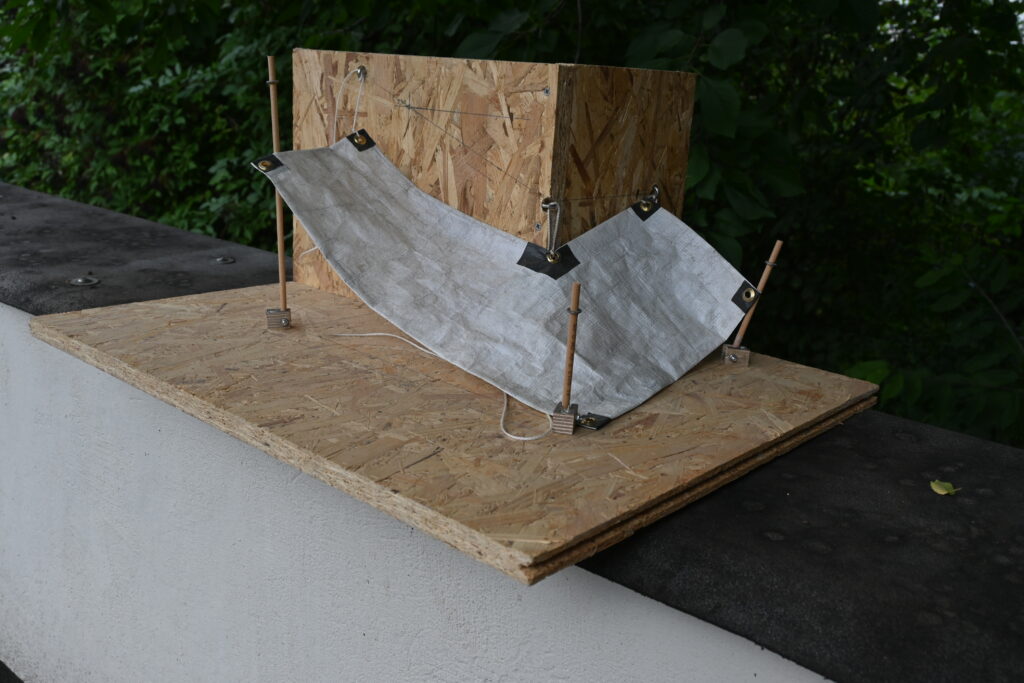

Funktions-Modell
Das "Segel" wird mittels Seilen an den Wandbefestigungen "gehisst" und dann mittels Schwenken der "Masten" gespannt.
Die Seile können dann an Belegklampen aus dem Bootsbau gesichert werden.

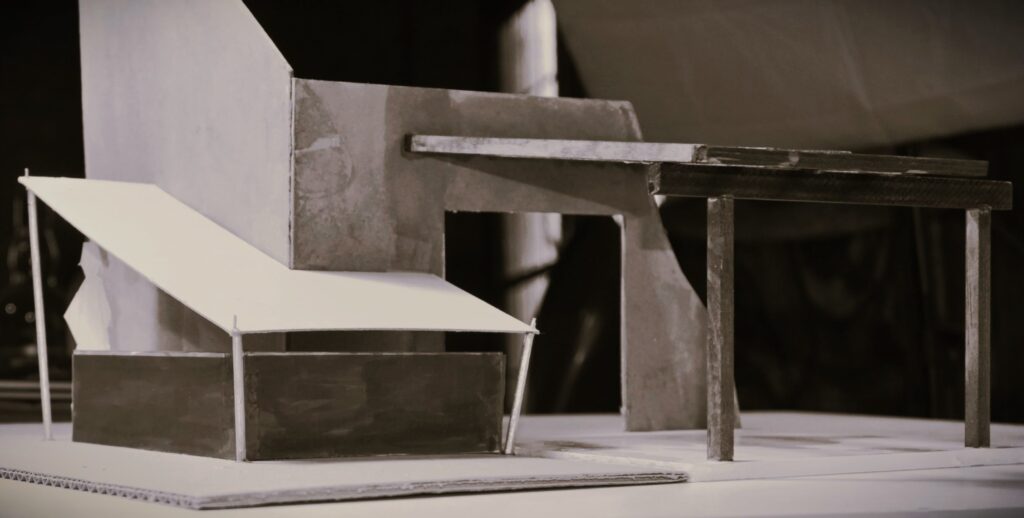

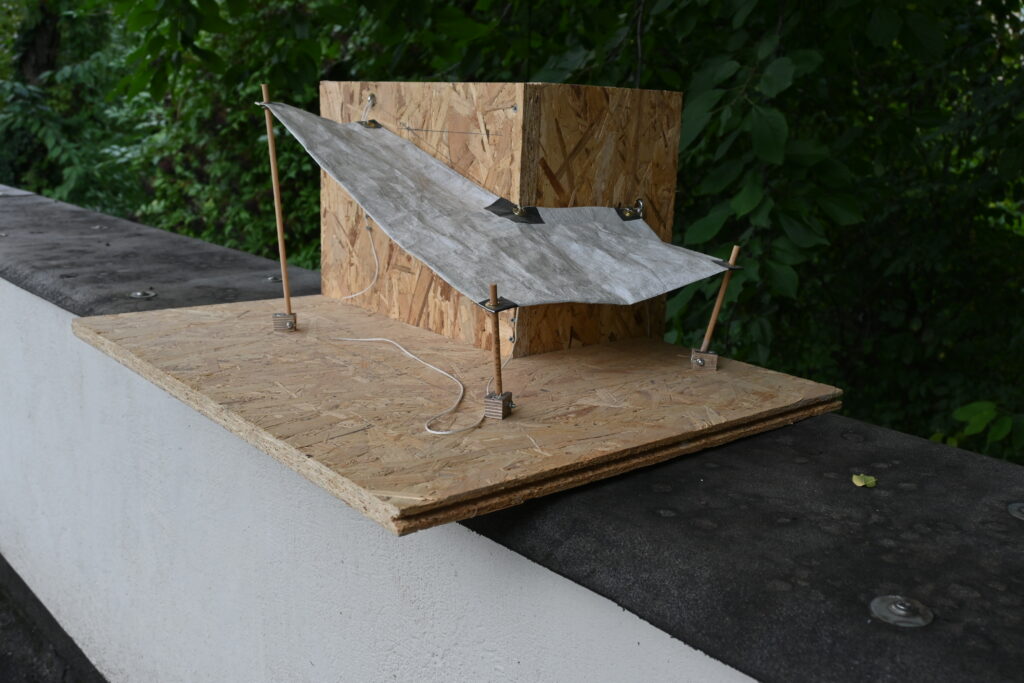

Fertiges Ansichts-Modell

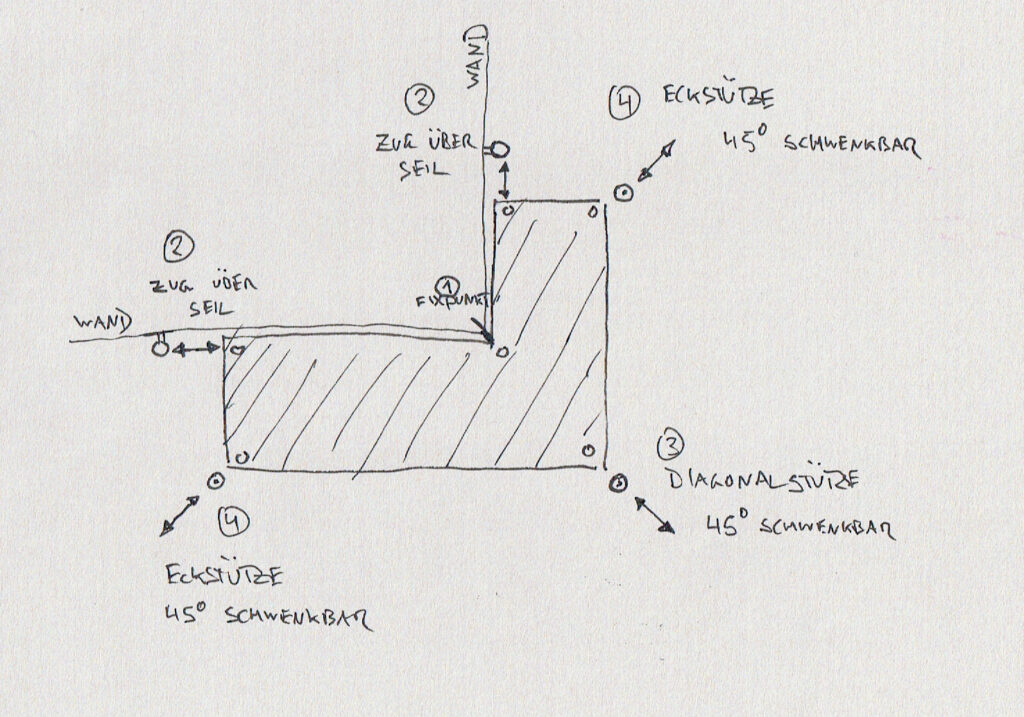

und Systemskizze der Spannungsrichtungen am Segel

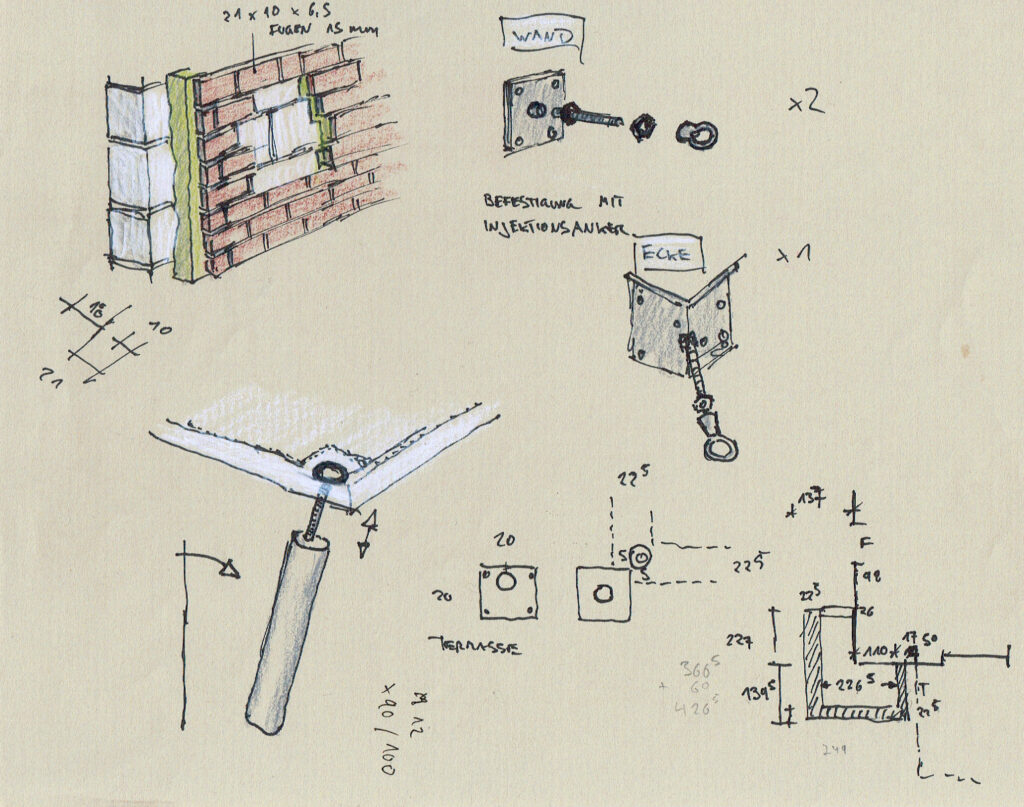

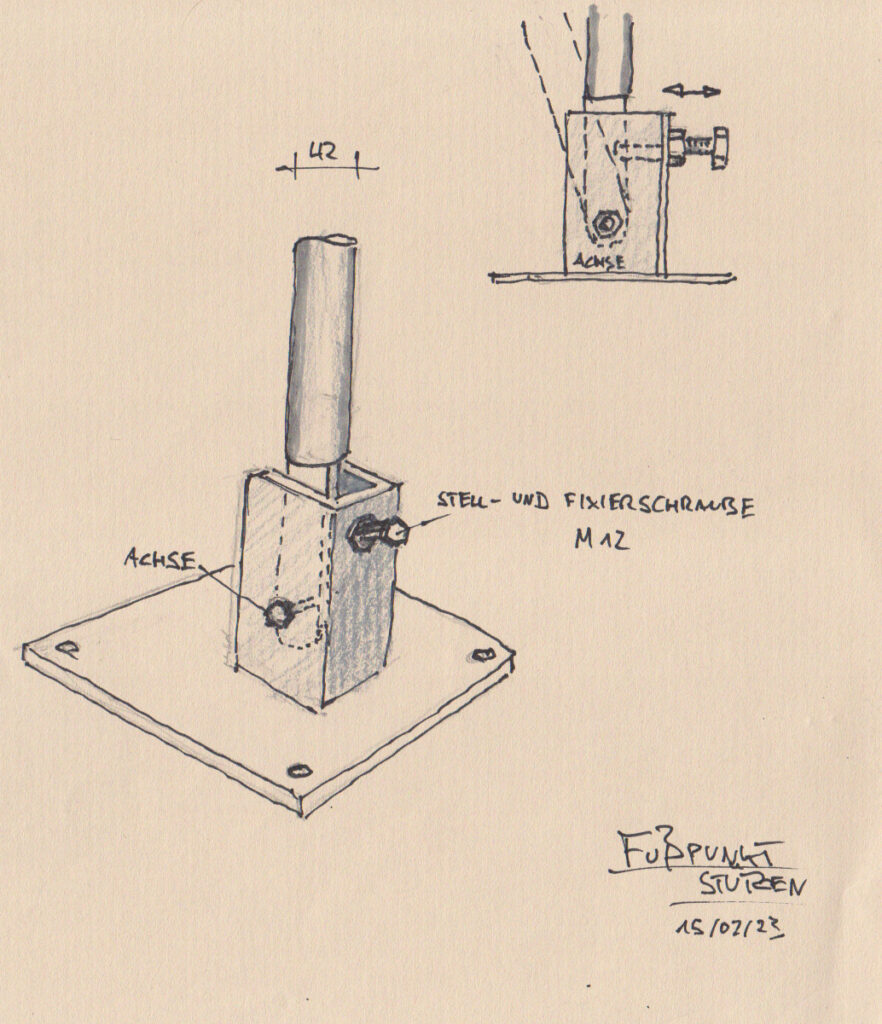

Detailplanung

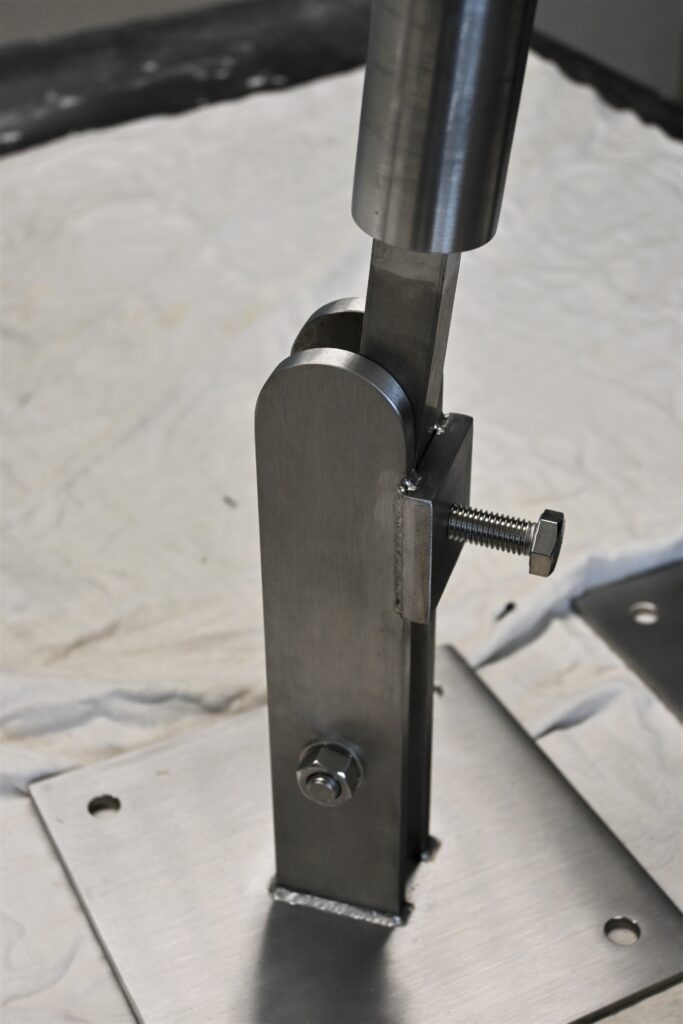

für Stützen mit Kippmechanik und tiefenverstellbarer Wandbefestigungs-Elemente aus Edelstahl

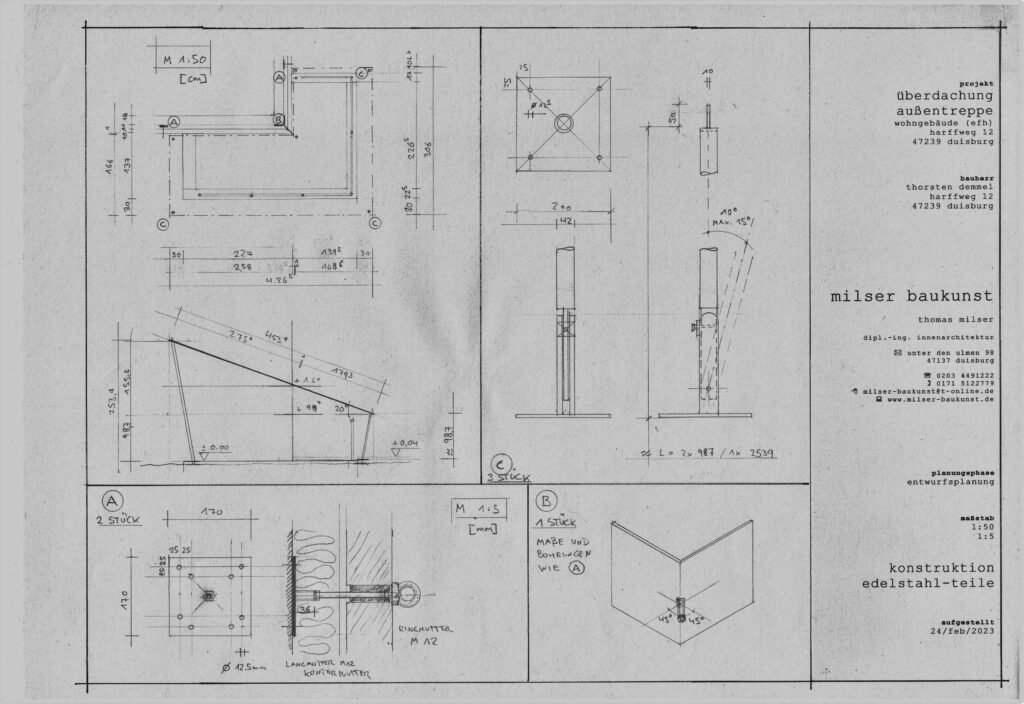

Fertigungszeichnung für Schlosser

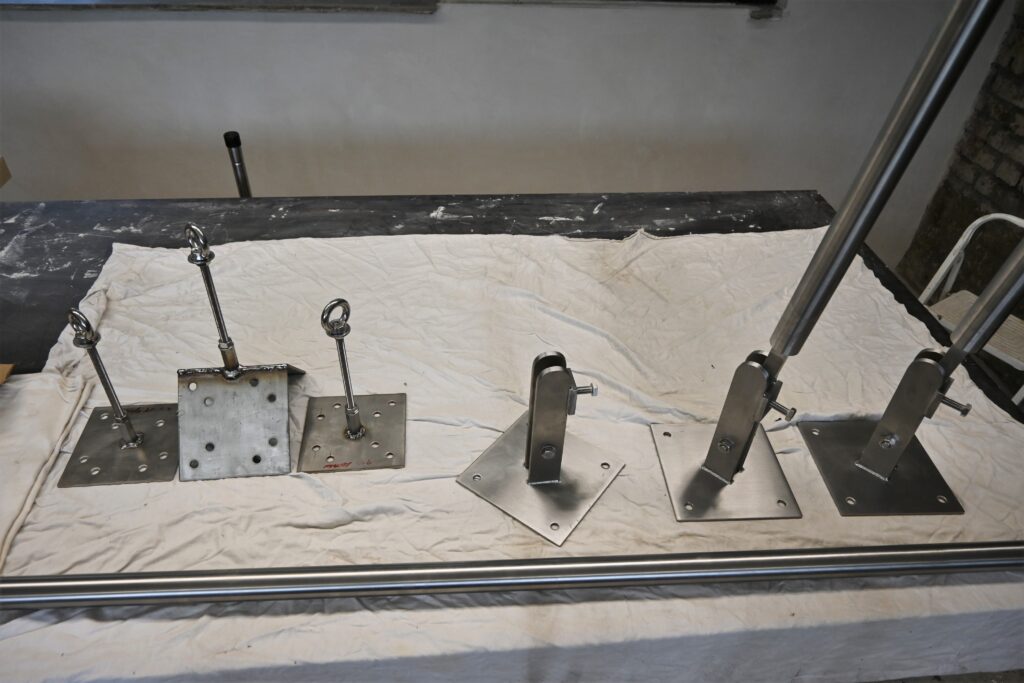

Ausführung: Rolf Berweger (Duisburg) und Fa. Tigges – Thomas Paulsen (Duisburg)
Bautagebuch

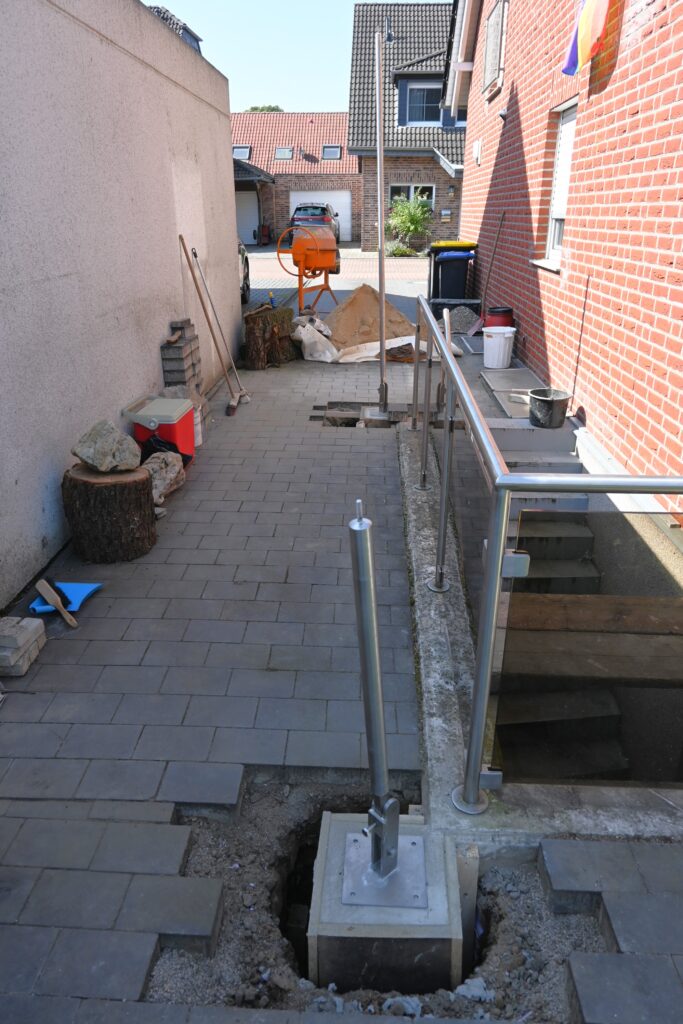

Fundamente

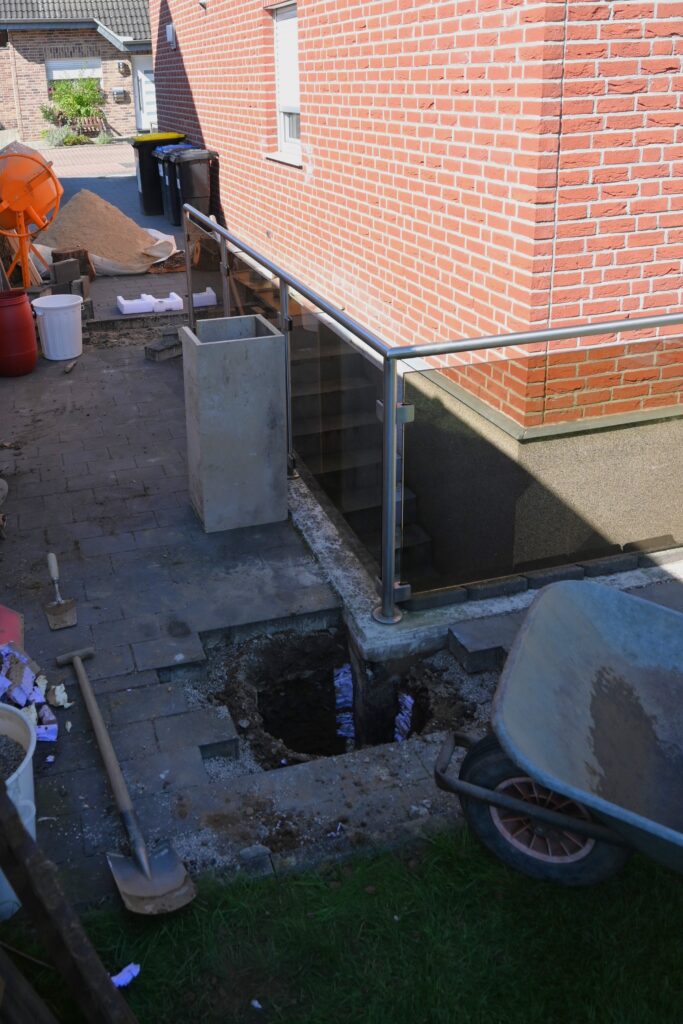

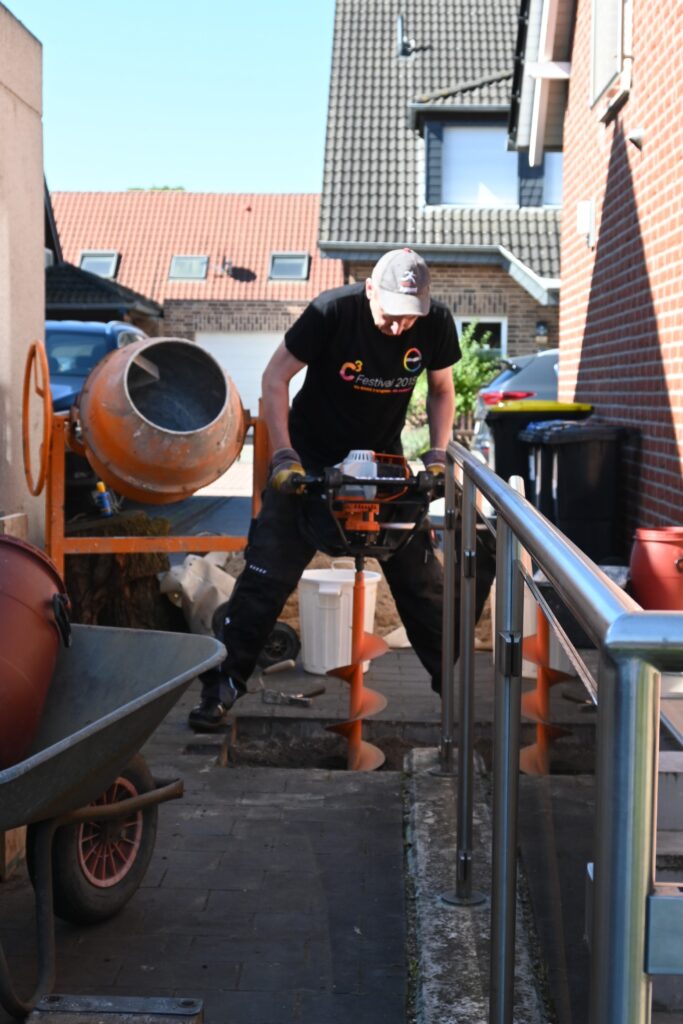

Bohren der Löcher (der Bauherr gibt Alles!), Einbringen der vorgefertigten Schalung, Betonieren

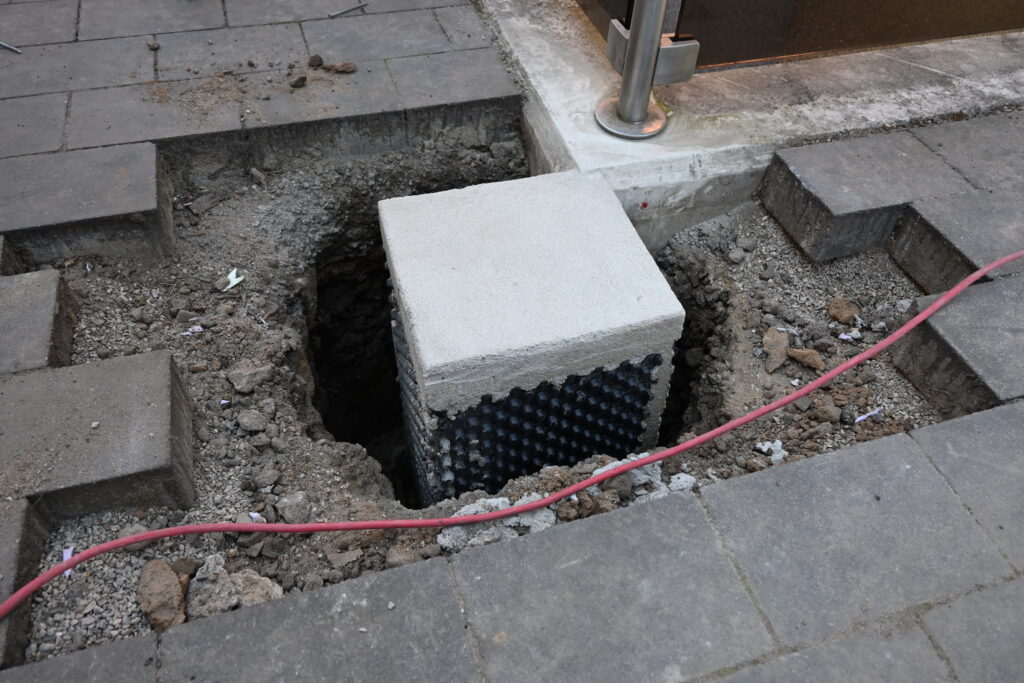

Die vorher in die Schalung eingebrachte Noppenbahn schützt nicht nur den Beton vor kapillarer Feuchtigkeit aus dem Erdreich, sie erleichtert auch ungemein das Ausschalen im engen Erdloch. Die Oberfläche des Fundamentes wird vor Einbau der Stützen noch mit Beton-Abdichtung wasserdicht gemacht.

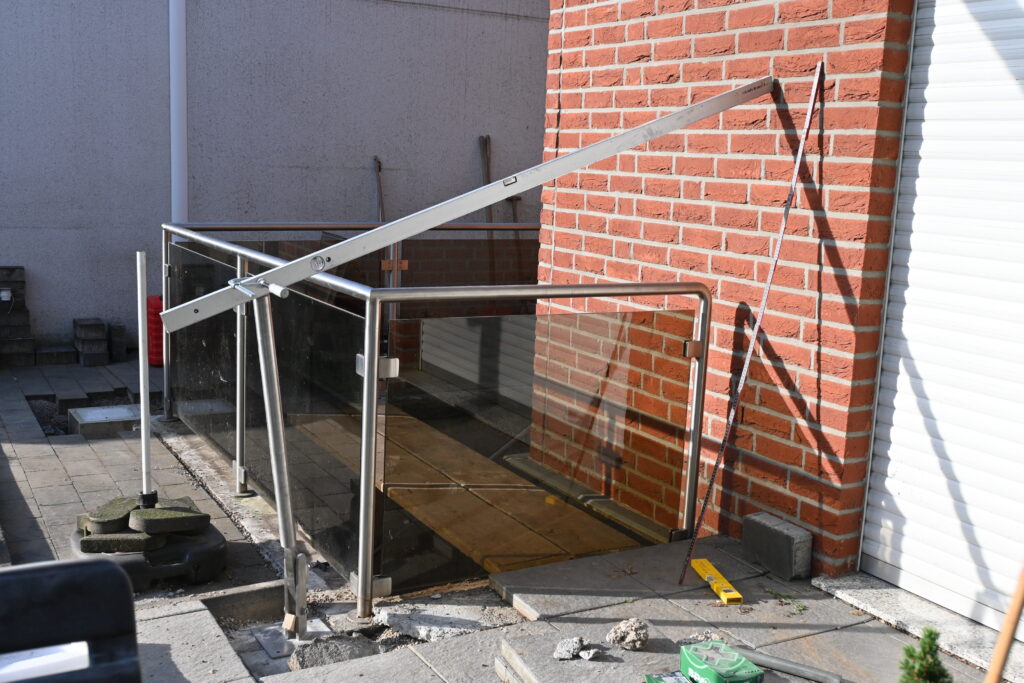

Einmessung

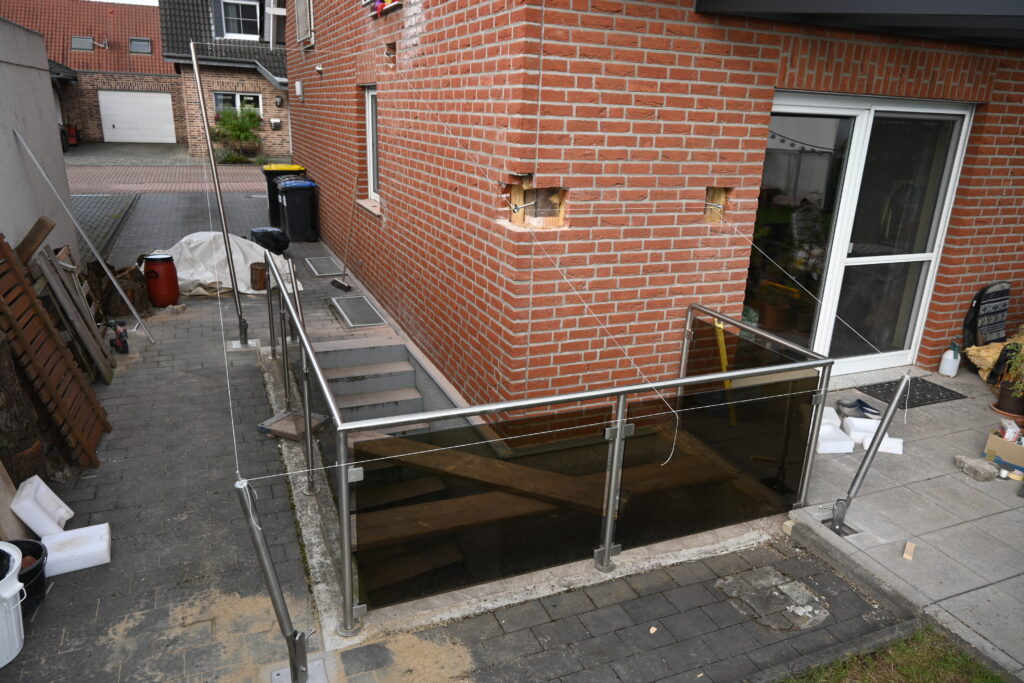

Vorläufige Positionierung der Stützen, Einmessung der Dachneigung, Stemmen der Wandauflager

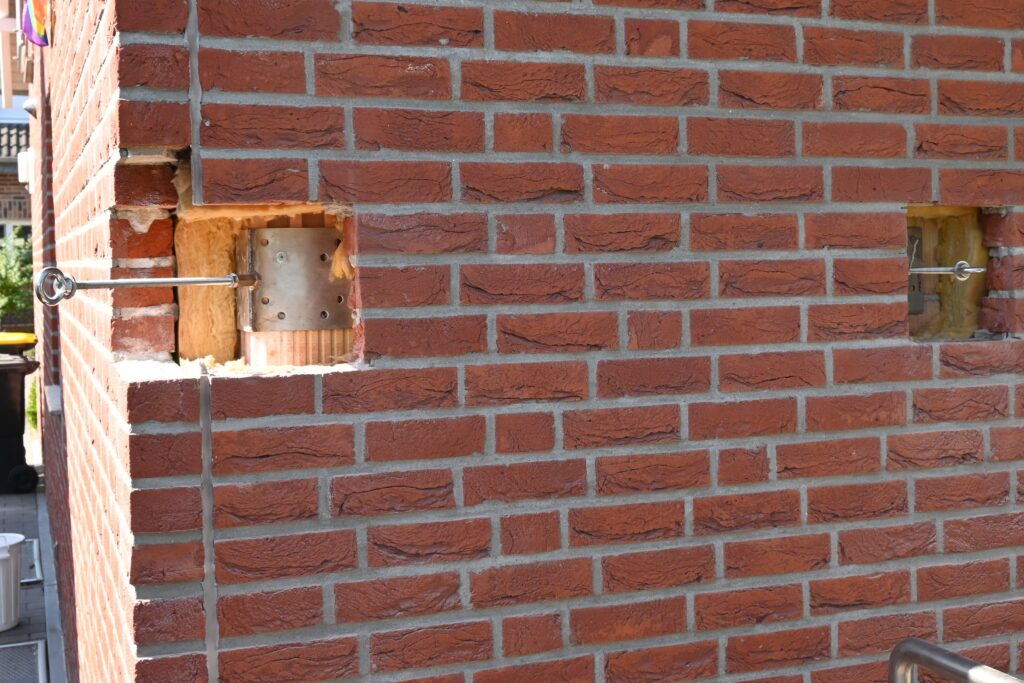

Durch die auftretenden Zugkräfte (Wind- und Schneelasten) können die Wandanker nicht an der Vormauerschale montiert werden
>> Freischneiden der Öffnungen bis auf das tragende Mauerwerk (Gitterstein-Ziegel)
>> vorläufige Montage der Wandanker

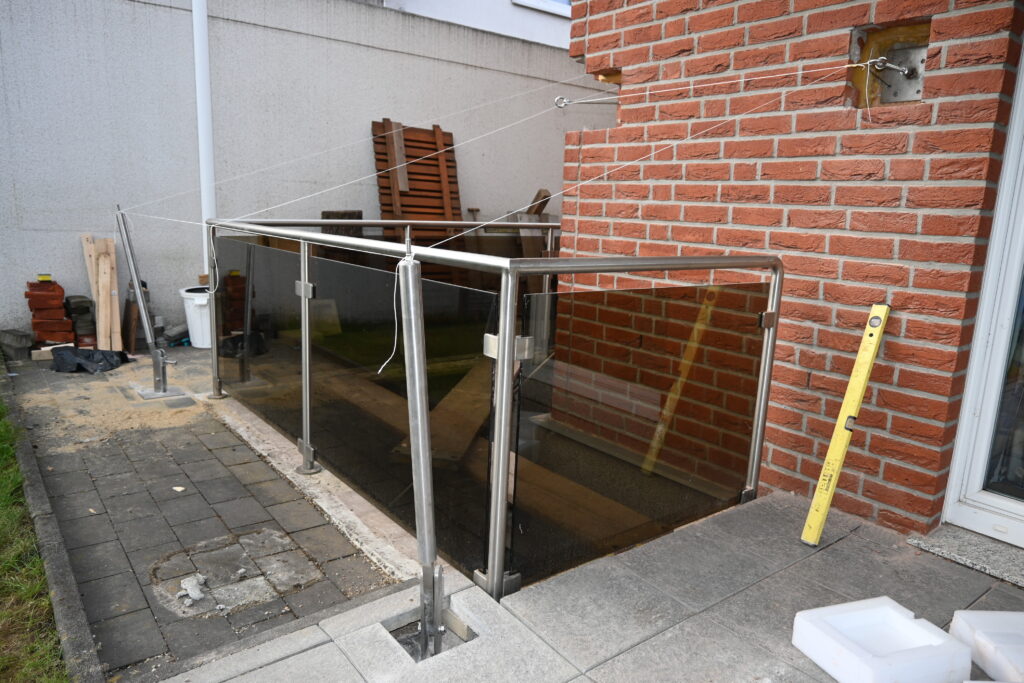

Einmessung der Zeltplane

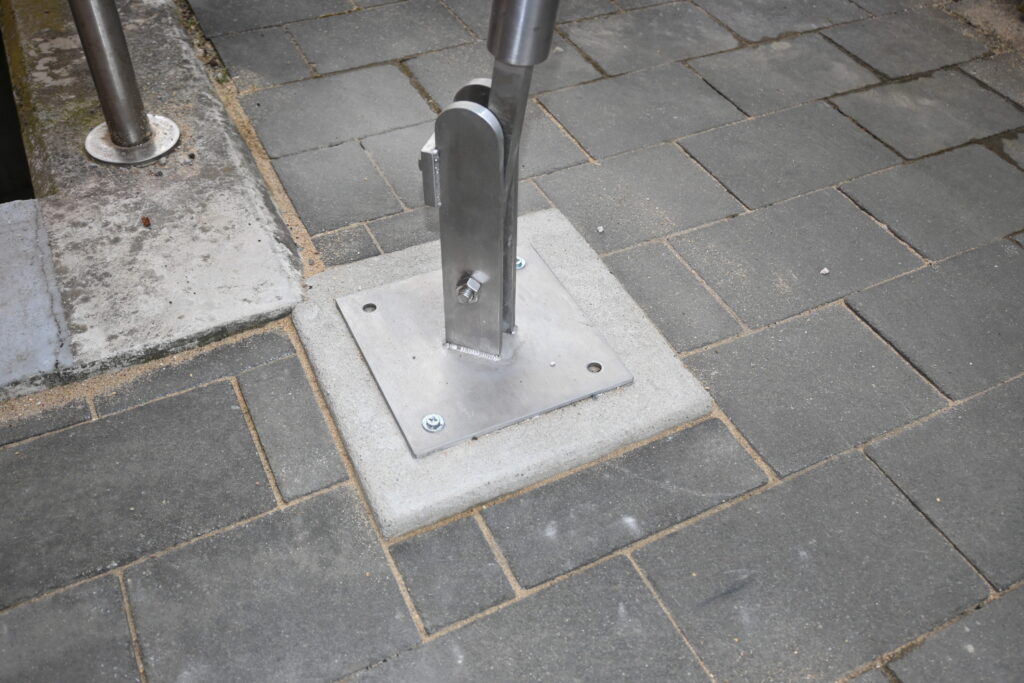

Fundamente beigepflastert,
Stützen und Wandauflager provisorisch montiert und auf die spätere Spannposition ausgerichtet und fixiert,
Schnurgerüst gespannt und auf Rechtwinkligkeit kontrolliert.
Entlang der Schnüre konnten nun die endgültigen Fertigungsmaße der Plane ermittelt werden.
Anfertigung der Plane: Planen-Shop24, Salzhausen
